CONSEJOS

¿Por qué existen estas zonas?

La impresión industrial no es una impresora de oficina. Las bobinas de material se mueven a alta velocidad, los registros de color se alinean en milésimas de segundo y el troquelado ocurre en una pasada mecánica. Con toda esa velocidad, es físicamente imposible garantizar una precisión de corte perfecta al 100%.

La tolerancia mecánica habitual en impresión de etiquetas ronda ±1–2mm. No porque la maquinaria sea deficiente, sino porque así funciona la física de los materiales bajo tensión. El sangrado y el área segura existen para absorber esa variación sin que el resultado final lo note.

Albert: «El sangrado no es un capricho técnico: es el margen de error que hace que tu diseño se vea perfecto aunque la cuchilla no sea perfecta.»

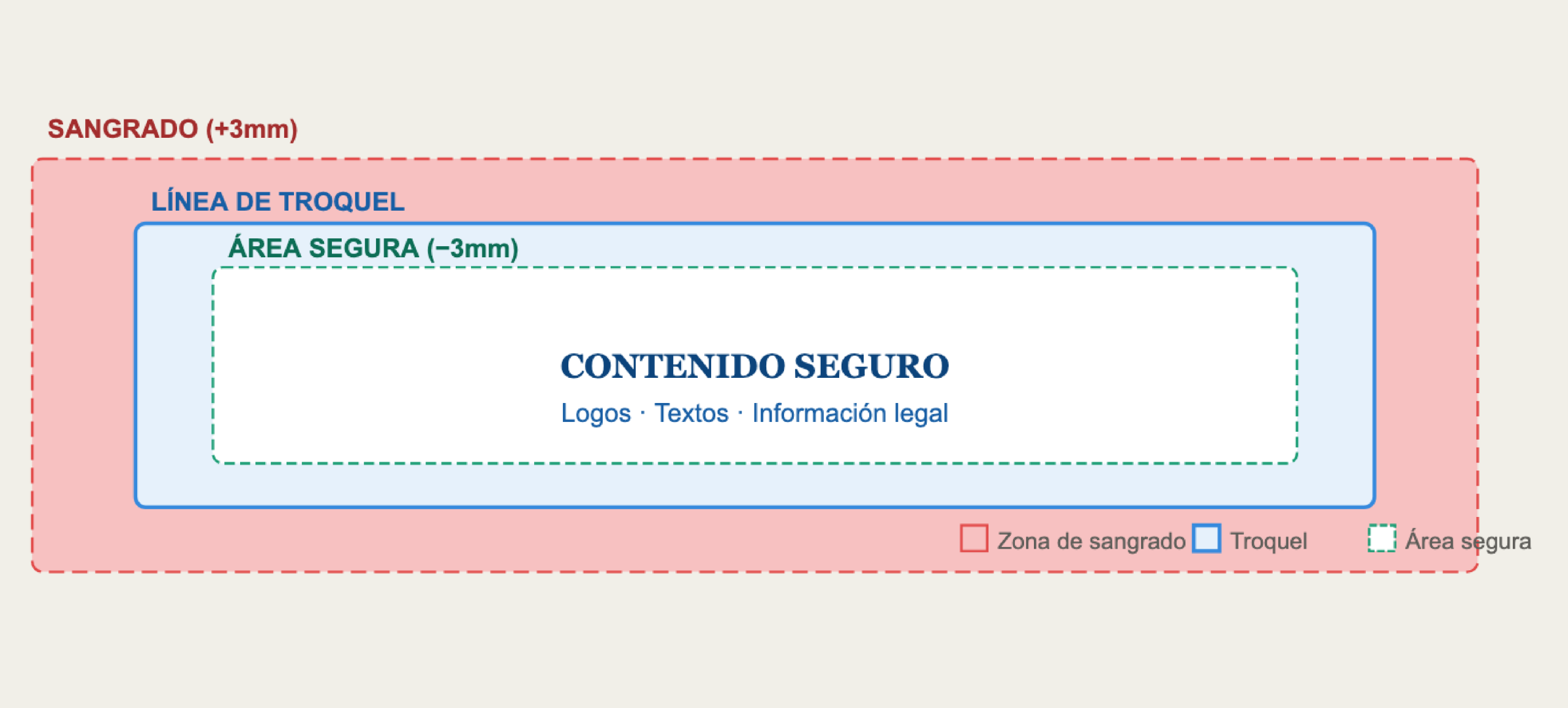

EL SANGRADO EXPLICADO SIN RODEOS

El sangrado es la extensión del fondo, imagen o color de tu diseño más allá del borde de corte final, normalmente 3mm en todos los lados. Cuando el troquelado corta, siempre existirá una pequeña desviación. Si tu fondo termina exactamente en el borde de corte teórico, esa desviación dejará una franja del material sin imprimir, normalmente blanco o plateado.

La solución es simple: extiende todo elemento que llegue al borde 3mm hacia afuera. El color de fondo, las fotografías que ocupan toda la etiqueta, las tramas y texturas. Lo que esté en el interior de la etiqueta y no toque el borde no necesita sangrado.

LA LÍNEA DE TROQUEL: LA VERDAD DEL CORTE

La línea de troquel es el contorno exacto de tu etiqueta. Es la instrucción que recibe la cuchilla. Puede ser un rectángulo, un círculo, una forma personalizada, o cualquier contorno vectorial cerrado. Todo lo que quede dentro de esa línea es tu etiqueta. Todo lo que quede fuera es desperdicio que se elimina.

En formatos como PDF para impresión, la línea de troquel se entrega normalmente como una tinta especial llamada Die Cut, Troquel o CutContour, en overprint, sobre una capa separada. Nunca debe imprimirse como tinta real, solo sirve de guía para la maquinaria.

EL ÁREA SEGURA: EL MARGEN QUE PROTEGE TU MENSAJE

El área segura es la zona interior a 3mm del troquel donde no deberías colocar ningún elemento crítico: texto legal, logotipos, códigos de barras, información de contacto. Si el corte se desplaza ligeramente hacia el interior, esos elementos podrían quedar recortados.

Este margen de 3mm es conservador pero eficaz. En etiquetas de tamaño muy pequeño, a veces se reduce a 2mm, y en formatos grandes puede ampliarse a 4–5mm. Siempre consulta con tu imprenta las tolerancias exactas de su proceso.

El flujo de trabajo correcto

• Crea el documento con el tamaño final de la etiqueta más 3mm de sangrado en cada lado.
• Extiende fondos e imágenes hasta el borde del documento (el área de sangrado).
• Coloca todos los elementos importantes a mínimo 3mm del borde de corte (área segura).
• Añade la línea de troquel como objeto vectorial en una capa o tinta especial separada.
• Exporta en PDF/X con las capas de troquelado configuradas según las instrucciones de tu imprenta.
• Valida el PDF con Acrobat o una herramienta de preflight antes de enviar.

⚠️  Los errores que más veo en producción

Después de revisar centenares de archivos de clientes, los errores se repiten con sorprendente regularidad. El más frecuente: diseñadores que añaden el sangrado al exportar el PDF en lugar de haberlo diseñado desde el principio. El resultado es que el fondo se estira artificialmente y las proporciones del diseño cambian.

El segundo error más habitual es confundir el área de sangrado con el área segura. Algunos diseñadores colocan el texto a 3mm del borde del documento pensando que están respetando el área segura, cuando en realidad están situando el texto justo en el borde de corte, sin ningún margen de tolerancia.

Y el tercero: olvidar que la línea de troquel debe ir en overprint. Si se imprime como tinta real, aparecerá una línea visible en la etiqueta final. He visto producciones enteras rechazadas por este motivo.

Albert: Llevo años trabajando con diseñadores de todo nivel y puedo decirte con honestidad que este conocimiento no se enseña bien en las escuelas de diseño. Se aprende a golpe de producción fallida. Por eso escribo estas guías: cada archivo que llega bien preparado a nuestra imprenta es tiempo que el diseñador no pierde corrigiendo, y un resultado final del que todos podemos estar orgullosos. Si tienes dudas con tu próximo proyecto de etiquetas o packaging, escríbenos antes de enviar. Revisar el archivo cuesta cero. Repetir una tirada, bastante más.
